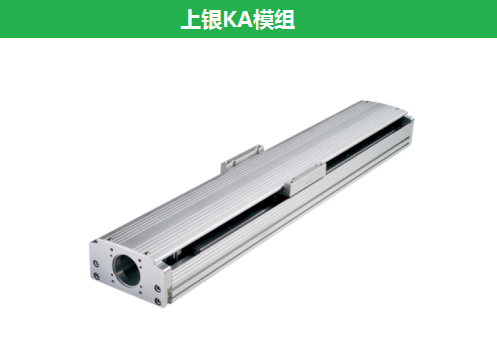

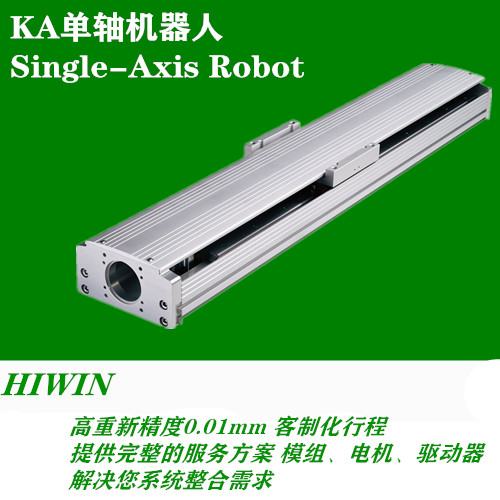

详细说明
产品特色
驱动系统:可搭配伺服电机或步进电机
重现精度:最高可达±0.01mm
定位精度:最高可达±0.005mm
速度:根据需求,最高可达1000mm/s(导程:20mm,转速:3000RPM)
防护:铝护盖设计可防止异物进入,避免异物卷入造成故障或发生危险
节省安装空间:总长缩短17.2%
负荷能力提升13.6%
安装便利性佳,底座同步对应螺纹孔,贯穿孔
缩短行程位置起点,增加空间利用率
特征
安装与维护容易、低价格、高刚性、高重现精度±0.01mm、内置AC伺服马达(选配)、客制化行程
应用
高精密产业、FPD产业、自动送料机构、自动化视觉检测、自动化组装与点胶、电路板雕刻设备
精度
往返位置重現性表示KA滑台往返移动过程中,到达某一定点位置的误差,取全行程中误差的最大值。
注意:KA产品并未标示绝对定位精度。
表示KA滑台的移动范围,单位mm。
目前均为标准负荷设计。如有超过表列额定动负载或最大可搬重量的重负荷需求,请洽HIWIN业务,提供特殊规划设计服务。
KA100型号规格:导程5、10、20 精度:C级 P级
KA100-20C-100-A-F0 KA100-20P-100-A-F0
KA100-20C-150-A-F0 KA100-20P-150-A-F0
KA100-20C-200-A-F0 KA100-20P-200-A-F0
KA100-20C-250-A-F0 KA100-20P-250-A-F0
KA100-20C-300-A-F0 KA100-20P-300-A-F0
KA100-20C-350-A-F0 KA100-20P-350-A-F0
KA100-20C-400-A-F0 KA100-20P-400-A-F0
KA100-20C-450-A-F0 KA100-20P-450-A-F0
KA100-20C-500-A-F0 KA100-20P-500-A-F0
KA100-20C-550-A-F0 KA100-20P-550-A-F0
KA100-20C-600-A-F0 KA100-20P-500-A-F0
KA100-20C-650-A-F0 KA100-20P-650-A-F0
KA100-20C-700-A-F0 KA100-20P-700-A-F0
KA100-20C-750-A-F0 KA100-20P-750-A-F0
KA100-20C-800-A-F0 KA100-20P-800-A-F0
KA100-20C-850-A-F0 KA100-20P-850-A-F0
KA100-20C-900-A-F0 KA100-20P-900-A-F0
KA100-20C-950-A-F0 KA100-20P-950-A-F0
KA100-20C-1000-A-F0 KA100-20P-1000-A-F0
KA100-20C-1050-A-F0 KA100-20P-1050-A-F0
KA136型号规格:导程5、10、20 精度:C级 P级
KA136-20C-100-A-F0 KA136-20P-100-A-F0
KA136-20C-150-A-F0 KA136-20P-150-A-F0
KA136-20C-200-A-F0 KA136-20P-200-A-F0
KA136-20C-250-A-F0 KA136-20P-250-A-F0
KA136-20C-300-A-F0 KA136-20P-300-A-F0
KA136-20C-350-A-F0 KA136-20P-350-A-F0
KA136-20C-400-A-F0 KA136-20P-400-A-F0
KA136-20C-450-A-F0 KA136-20P-450-A-F0
KA136-20C-500-A-F0 KA136-20P-500-A-F0
KA136-20C-550-A-F0 KA136-20P-550-A-F0
KA136-20C-600-A-F0 KA136-20P-500-A-F0
KA136-20C-650-A-F0 KA136-20P-650-A-F0
KA136-20C-700-A-F0 KA136-20P-700-A-F0
KA136-20C-750-A-F0 KA136-20P-750-A-F0
KA136-20C-800-A-F0 KA136-20P-800-A-F0
KA136-20C-850-A-F0 KA136-20P-850-A-F0
KA136-20C-900-A-F0 KA136-20P-900-A-F0
KA136-20C-950-A-F0 KA136-20P-950-A-F0
KA136-20C-1000-A-F0 KA136-20P-1000-A-F0
KA136-20C-1050-A-F0 KA136-20P-1050-A-F0
KA170型号规格:导程10、20 精度:C级 P级
KA170-20C-100-A-F0 KA170-20P-100-A-F0
KA170-20C-150-A-F0 KA170-20P-150-A-F0
KA170-20C-200-A-F0 KA170-20P-200-A-F0
KA170-20C-250-A-F0 KA170-20P-250-A-F0
KA170-20C-300-A-F0 KA170-20P-300-A-F0
KA170-20C-350-A-F0 KA170-20P-350-A-F0
KA170-20C-400-A-F0 KA170-20P-400-A-F0
KA170-20C-450-A-F0 KA170-20P-450-A-F0
KA170-20C-500-A-F0 KA170-20P-500-A-F0
KA170-20C-550-A-F0 KA170-20P-550-A-F0
KA170-20C-600-A-F0 KA170-20P-500-A-F0
KA170-20C-650-A-F0 KA170-20P-650-A-F0
KA170-20C-700-A-F0 KA170-20P-700-A-F0
KA170-20C-750-A-F0 KA170-20P-750-A-F0
KA170-20C-800-A-F0 KA170-20P-800-A-F0
KA170-20C-850-A-F0 KA170-20P-850-A-F0
KA170-20C-900-A-F0 KA170-20P-900-A-F0
KA170-20C-950-A-F0 KA170-20P-950-A-F0
KA170-20C-1000-A-F0 KA170-20P-1000-A-F0
KA170-20C-1050-A-F0 KA170-20P-1050-A-F0
KA170-20C-1100-A-F0 KA170-20P-1100-A-F0
KA170-20C-1150-A-F0 KA170-20P-1150-A-F0
KA170-20C-1200-A-F0 KA170-20P-1200-A-F0
KA170-20C-1250-A-F0 KA170-20P-1250-A-F0
KA200型号规格:导程10、25 精度:C级 P级
KA200-25C-100-A-F0 KA200-25P-100-A-F0
KA200-25C-150-A-F0 KA200-25P-150-A-F0
KA200-25C-200-A-F0 KA200-25P-200-A-F0
KA200-25C-250-A-F0 KA200-25P-250-A-F0
KA200-25C-300-A-F0 KA200-25P-300-A-F0
KA200-25C-350-A-F0 KA200-25P-350-A-F0
KA200-25C-400-A-F0 KA200-25P-400-A-F0
KA200-25C-450-A-F0 KA200-25P-450-A-F0
KA200-25C-500-A-F0 KA200-25P-500-A-F0
KA200-25C-550-A-F0 KA200-25P-550-A-F0
KA200-25C-600-A-F0 KA200-25P-500-A-F0
KA200-25C-650-A-F0 KA200-25P-650-A-F0
KA200-25C-700-A-F0 KA200-25P-700-A-F0
KA200-25C-750-A-F0 KA200-25P-750-A-F0
KA200-25C-800-A-F0 KA200-25P-800-A-F0
KA200-25C-850-A-F0 KA200-25P-850-A-F0
KA200-25C-900-A-F0 KA200-25P-900-A-F0
KA200-25C-950-A-F0 KA200-25P-950-A-F0
KA200-25C-1000-A-F0 KA200-25P-1000-A-F0
KA200-25C-1050-A-F0 KA200-25P-1050-A-F0
KA200-25C-1100-A-F0 KA200-25P-1100-A-F0
KA200-25C-1150-A-F0 KA200-25P-1150-A-F0
KA200-25C-1200-A-F0 KA200-25P-1200-A-F0
KA200-25C-1250-A-F0 KA200-25P-1250-A-F0
业务需求可以联系吴工 18825529049 可以协助选型,提供3D图和资料书
