详细说明

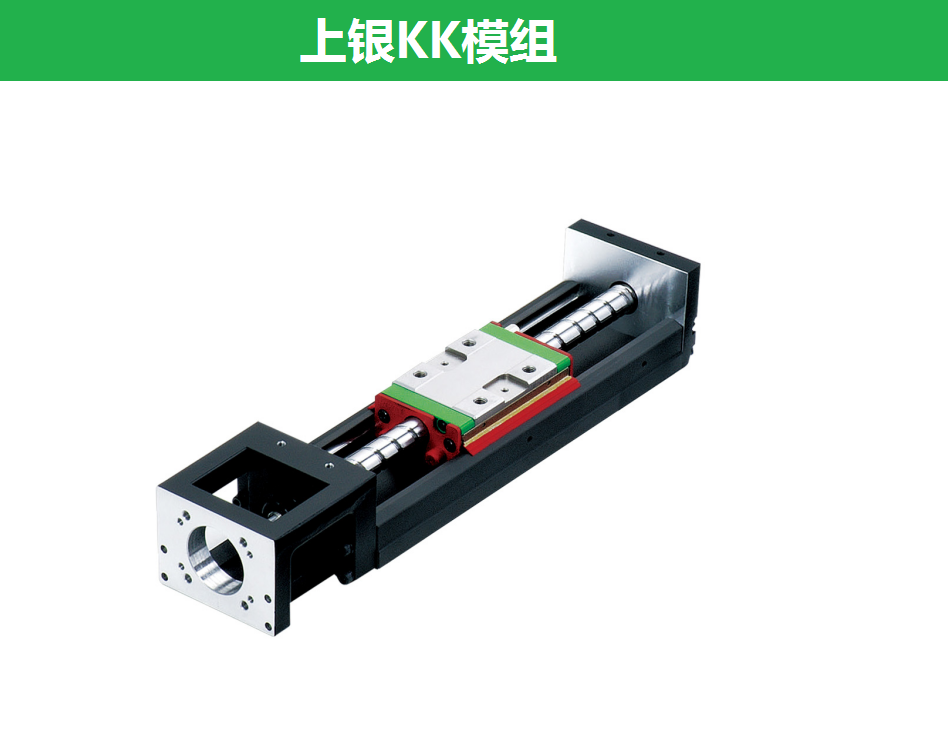

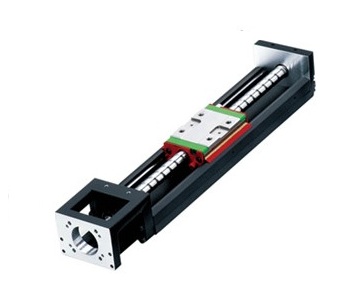

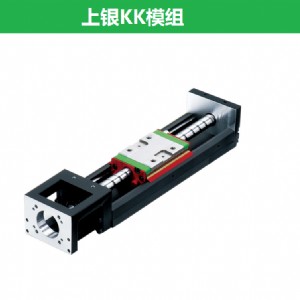

KK 系列 单轴机器人
特色
滚珠螺帽和线性滑块之一体整合设计,具有高精度、高刚性、节省空间...等特性。
高定位精度 高重现精度 最大移动速度
0.02 mm ±0.003 mm 1,250 mm/s
优点:业界KK模组开创者,透过模组化设计,采用高刚性钢材,将滚珠丝杠和U型导轨整合,
具有高精度、快速安装、选用、高刚性、体积小等特性。客户成本花费削减,
安装与维护容易,防尘设计,高重现精度,高效率,高可靠度、配备齐全、最适化设计应用
应用:高精密产、半导体、医疗自动化、FPD面板搬运、检测或试验环境、产业专用设备、工具机外转围运用
宽度规格:30/40/50/60/80/86/100/130
轨道长度:75~1680mm
精度等级:重现精度C级:依不同规格±0.004mm~±0.01mm
重现精度P级:依不同规格±0.003mm~±0.007mm
上银KK模组特点如下:
(1)体积小重量轻:U型轨道可当导引轨道,亦用搭平台结构,大幅缩小安装体积,并以有限元素法设计出最佳化结构,
得到最佳刚性与重量比例。低扭力与低惯量的平顺定位运动可减少能源耗用。
(2)检测容易与配备齐全:定位精度、定位重现性、行走平行度及起动扭力等功能容易检测。
(3)组装便利与维护容易:组装人员不需专业熟手可以组装完成。良好的防尘与润滑容易维护保养,提供机台报废后的再生利用
上银KK模组的优点:
(1)上银KK模组的最适化设计:整合驱动用的滚珠螺杆及导引用U型轨道,除提供精密直线运动,也能搭配多功能配件。
在导入多用途的应用设计时非常方便,也能达成高精密线性传动的需求。
(2)上银KK模组的精度高与刚性强:籍由各方向的荷重对钢珠接触位置的变形量分析,得知此精密线性模组具高精度与高刚性的
特性。以有限元素法的最佳化结构设计,得到最佳刚性与重量比例。
上银KK模组型号大全:
KK3001C-75A1-F0、KK3001C-100A1-F0、KK3001C-125A1-F0、KK3001C-150A1-F0、KK3001C-175A1-F0
KK3001P-75A1-F0、KK3001P-100A1-F0、KK3001P-125A1-F0、KK3001P-150A1-F0、KK3001P-175A1-F0
KK3001C-200A1-F0、 KK4001C-100A1-F0、KK4001C-150A1-F0、KK4001C-200A1-F0
KK3001P-200A1-F0、KK4001P-100A1-F0、KK4001P-150A1-F0、KK4001P-200A1-F0
KK5002C-150A1-F0、KK5002C-200A1-F0、KK5002C-250A1-F0、KK5002C-300A1-F0
KK5002P-150A1-F0、KK5002P-200A1-F0、KK5002P-250A1-F0、KK5002P-300A1-F0
KK60D05C-150A1-F0、KK60D05C-200A1-F0、KK60D05C-300A1-F0
KK60D05P-150A1-F0、KK60D05P-200A1-F0、KK60D05P-300A1-F0
KK60D10C-150A1-F0、KK60D10C-200A1-F0、KK60D10C-300A1-F0
KK60D10P-150A1-F0、KK60D10P-200A1-F0、KK60D10P-300A1-F0
KK60D05C-400A1-F0、KK60D05C-500A1-F0、KK60D05C-600A1-F0
KK60D05P-400A1-F0、KK60D05P-500A1-F0、KK60D05P-600A1-F0
KK60D10C-400A1-F0、KK60D10C-500A1-F0、KK60D10C-600A1-F0
KK60D10P-400A1-F0、KK60D10P-500A1-F0、KK60D10P-600A1-F0
KK86D10C-340A1-F0、KK86D10C-440A1-F0、KK86D10C-540A1-F0
KK86D10P-340A1-F0、KK86D10P-440A1-F0、KK86D10P-540A1-F0
KK86D20C-340A1-F0、KK86D20C-440A1-F0、KK86D20C-540A1-F0
KK86D20P-340A1-F0、KK86D20P-440A1-F0、KK86D20P-540A1-F0
KK86D10C-640A1-F0、KK86D10C-740A1-F0、KK86D10C-940A1-F0
KK86D10P-640A1-F0、KK86D10P-740A1-F0、KK86D10P-940A1-F0
KK86D20C-640A1-F0、KK86D20C-740A1-F0、KK86D20C-940A1-F0
KK86D20P-640A1-F0、KK86D20P-740A1-F0、KK86D20P-940A1-F0
KK10020C-980A1-F0、KK10020C-1080A1-F0、KK10020C-1180A1-F0
KK10020P-980A1-F0、KK10020P-1080A1-F0、KK10020P-1180A1-F0
KK10020C-1280A1-F0、KK10020C-1380A1-F0
KK10020P-1280A1-F0、KK10020P-1380A1-F0
KK13025C-980A1-F0、KK13025C-1180A1-F0、KK13025C-1380A1-F0、KK13025C-1680A1-F0
KK13025P-980A1-F0、KK13025P-1180A1-F0、KK13025P-1380A1-F0、KK13025P-1680A1-F0
特色

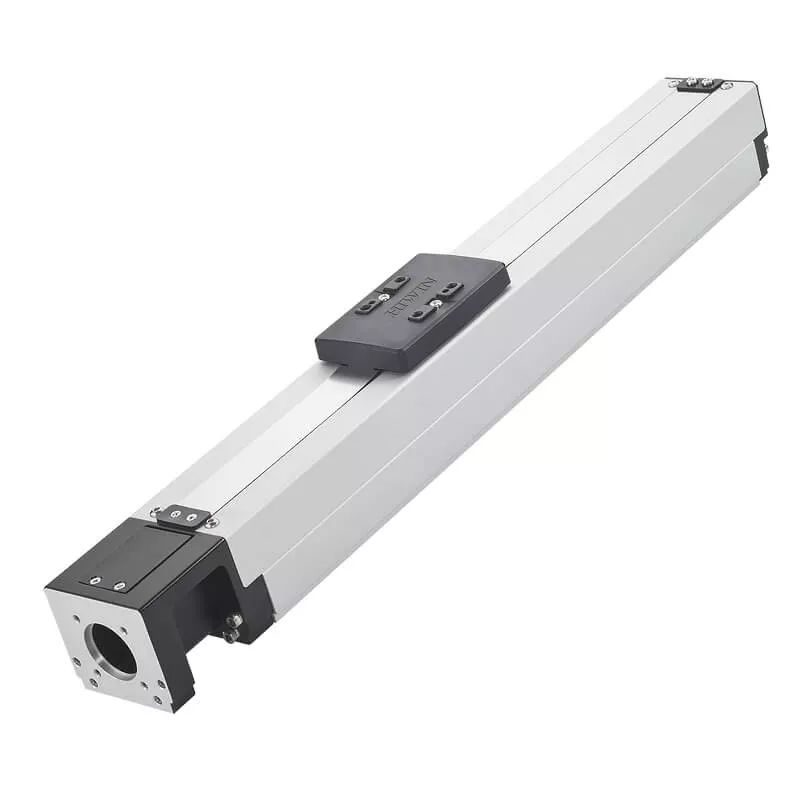

整合HIWIN直线导轨、滚珠丝杠并搭配轻量化高刚性之铝材底座,具备高移动稳定性、轻量化、低组合高…等特性。
高重现精度 最大移动速度 最大有效行程
±0.005 mm 1.25~1.8 m/s 3,000 mm
优点:KA单轴机器人采用轻量化的铝合金底座设计,HIWIN高可靠度及品质丝杆导轨核心部件。兼具全规格标准产品与支持各式定制化产品,
最大化满足非标设备设计需求,满足国内快速交货需求。另全系列采用高精密度及可靠度轴承及欧规进口侧接皮带品牌,大负载使用最佳选择。
驱动方式:可分滚珠丝杆、时规皮带
电机出力:可自行选配伺服电机,或步进电机
电机连结:直接、下接、内藏、左接、右接
驱动系统:可搭配伺服电机或步进电机驱动
速度:根据需求可达1000mm/s (导程:20mm,转速:3000RPM)
运动精度:可达土0.005mm
防护:铝护盖设计可防止异物进入,避免异物卷入造成故障或发生危险安装便利性佳,
底座同步对应螺纹孔、贯穿孔缩短行程位置起点,增加空间利用率。
应用:自动化设备 检测设备 产业专用设备 雷射 锂电池/太阳能产业 自动焊接设备 涂胶设备 PCB产业 ROBOT移载轴
宽度规格:KA100-KA136-KA170-KA200(货期快)
有效行程:丝杆式100~1250mm 皮带式~3000mm(标准规格)
精度等级:丝杆式重复精度±0.005mm~±0.01mm 皮带式驱动重现精度±0.1mm
KA型号大全
KA100型号规格:导程5、10、20 精度:C级 P级
KA100-20C-100-A-F0 KA100-20C-150-A-F0 KA100-20C-200-A-F0
KA100-20P-100-A-F0 KA100-20P-150-A-F0 KA100-20P-200-A-F0
KA100-20C-250-A-F0 KA100-20C-300-A-F0 KA100-20C-350-A-F0
KA100-20P-250-A-F0 KA100-20P-300-A-F0 KA100-20P-350-A-F0
KA100-20C-400-A-F0 KA100-20C-450-A-F0 KA100-20C-550-A-F0
KA100-20P-400-A-F0 KA100-20P-450-A-F0 KA100-20P-550-A-F0
KA100-20C-600-A-F0 KA100-20C-650-A-F0 KA100-20C-700-A-F0
KA100-20P-600-A-F0 KA100-20P-650-A-F0 KA100-20P-700-A-F0
KA100-20C-750-A-F0 KA100-20C-850-A-F0 KA100-20C-900-A-F0
KA100-20P-750-A-F0 KA100-20P-850-A-F0 KA100-20P-900-A-F0
KA100-20C-950-A-F0 KA100-20C-1000-A-F0 KA100-20C-1050-A-F0
KA100-20P-950-A-F0 KA100-20P-1000-A-F0 KA100-20P-1050-A-F0
KA136型号规格:导程5、10、20 精度:C级 P级
KA136-20P-100-A-F0 KA136-20P-150-A-F0 KA136-20P-200-A-F0
KA136-20P-250-A-F0 KA136-20P-300-A-F0 KA136-20P-350-A-F0
KA136-20P-400-A-F0 KA136-20P-450-A-F0 KA136-20P-500-A-F0
KA136-20P-550-A-F0 KA136-20P-600-A-F0 KA136-20P-650-A-F0
KA136-20P-700-A-F0 KA136-20P-750-A-F0 KA136-20P-800-A-F0
KA136-20P-1000-A-F0 KA136-20P-1050-A-F0
KA170型号规格:导程10、20 精度:C级 P级
KA170-20P-100-A-F0 KA170-20P-150-A-F0 KA170-20P-200-A-F0
KA170-20P-250-A-F0 KA170-20P-300-A-F0 KA170-20P-350-A-F0
KA170-20P-400-A-F0 KA170-20P-450-A-F0 KA170-20P-500-A-F0
KA170-20P-550-A-F0 KA170-20P-600-A-F0 KA170-20P-650-A-F0
KA170-20P-700-A-F0 KA170-20P-750-A-F0 KA170-20P-800-A-F0
KA170-20P-850-A-F0 KA170-20P-900-A-F0 KA170-20P-950-A-F0
KA170-20P-1000-A-F0 KA170-20P-1050-A-F0 KA170-20P-1100-A-F0
KA170-20P-1150-A-F0 KA170-20P-1200-A-F0 KA170-20P-1250-A-F0
KA200型号规格:导程10、25 精度:C级 P级
特色

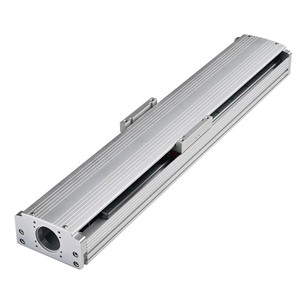

高钢性铝材轨道设计整合滚珠螺帽和线性滑块,导入全闭式设计达到简易防尘,具备轻量化、高重现精度、钢性佳…等特性。
高重现精度 轻量化 节省空间
±0.005 mm 30~50 % 41 %
优点:KC单轴机器人采用轻量化铝合金设计,适合PCB制程、半导体设备、焊接设备、物料移载等自动化产业,
满足国内快速交货需求。B系列采用全新设计,外锁孔、单点集中注油设计,安装、保养更便捷。
保养便利:单点注油同步润滑轨道,丝杆,无需拆除任何配件
更高性能:负荷能力提升10%~30%
应用:自动化送料机构、自动化检验设备、自动化组装设备。
宽度规格:KC50-KC80 有效行程:50~1100mm
精度等级:C级重现精度:±0.01mm P级重现精度:±0.005mm
应用:自动化设备、检测设备、产业专用设备、雷射切割、锂电池/太阳能产业、自动焊接设备、涂胶设备、PCB产业
HIWIN KC工业机器人主要是透过模組化设计,將滾珠螺杆和线性滑轨整合在一起。藉由高精度的滾珠螺杆做为
传动机构,並配合轻量化的U形轨道做为导引机构,以提供高精度、高效率、体积小、快速安裝等特性。
上银模组的储放与安装:
1、搬运是应避免坠落或碰撞。
2、储放本产品时,建议平放并妥善包装,避免暴露于高温、低温、潮湿的环境。
3、切勿子航拆解货改装上银KK模组,以免异物进入或产品破坏,造成功能异常或工伤事故。
4、安装时应将上银模组锁固,以免因振动松脱。
5、安装联轴器和马达时,须选用适当的元件,并注意对准轴中心线后将螺丝锁固,切勿强行安装。
上银模组操作使用:
1、操作时须依照型录记载的额定条件,例如最高转速,负荷等,以免照抄功能损坏或工伤事故。
2、应避免粉尘,切削等异物侵入滚珠循环系统内,造成损坏,寿命减短货功能异常。
3、操作环境温度应在80摄氏度以下,若需应用在高温的场所的产品,请与百家业务洽谈。
4、环境特殊时,例如强大的振动,真空室,无尘室,腐蚀性化学物,有机溶剂或药剂,极高温或低温,潮湿溅水,油滴油雾,
高盐分,重负荷,垂直或悬臂安装等,请先与百家业务确认本产品适用条件。
5、垂直安装时,负载有坠落的危险,建议加装适当的煞车,并与使用前确认煞车功能正常。
上银模组的维护:
1、初次使用前应先将润滑油补满,请注意油品种类,不同的润滑油不可混用。
2、正常使用状况下,建议每行走100Km应检查运转状况一下,清除積污。
